Verknüpfen

Bauteilkomponenten werden zu Bauteilen verknüpft (zugeordnet)

Das kann grundsätzlich auf zwei unterschiedliche Methoden erfolgen.

Das übliche vorgehen ist

1. Top down

- Bauteil wird erstellt.

- Bauteilkomponenten werden über Bauteilkomponente hinzufügen dem Bauteil zugeordnet.

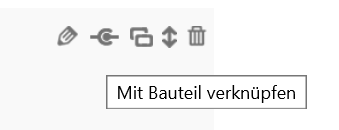

Mit Bauteil verknüpfen

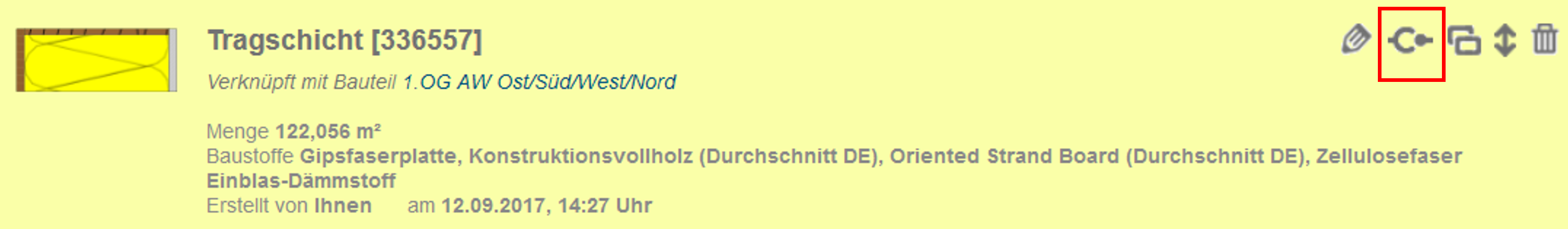

Bauteilverknüpfung lösen

Man kann aber auch wie folgt vorgehen:

2. Bottom up

- Bauteil wird erstellt

- Man wechselt in die dritte Ebene und sammelt alle benötigten Bauteilkomponenten zusammen.

Diese sind erst mal weiß eingefärbt, weil Sie noch nicht einem Bauteil zugeordnet wurden)

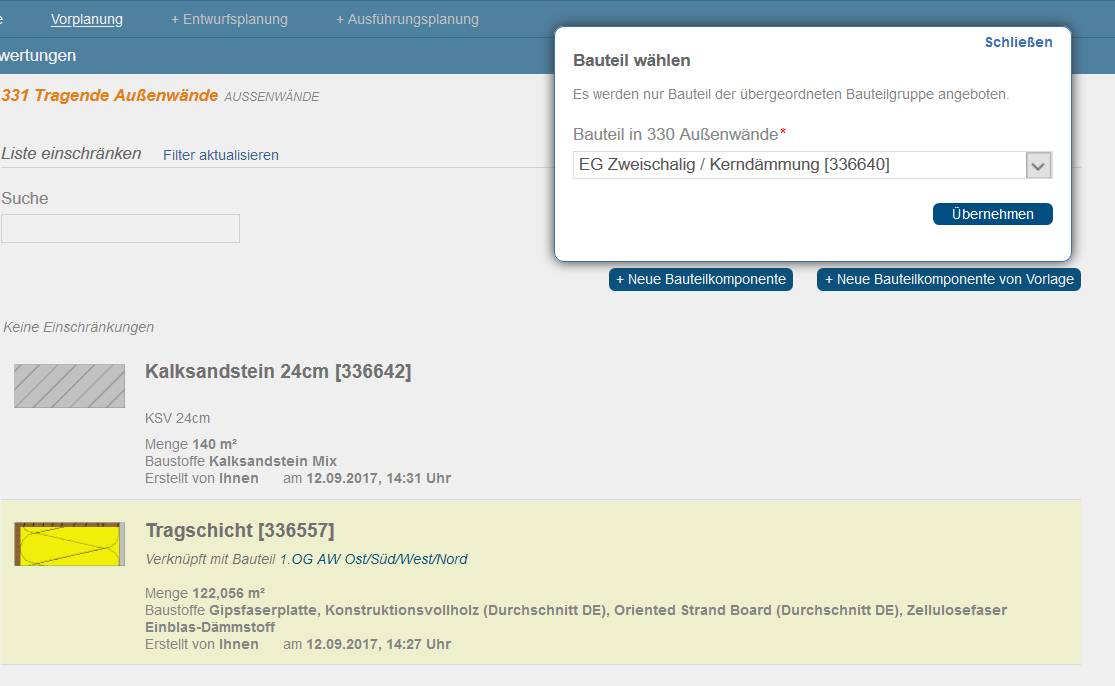

Nachträglich sind nun die "gesammelten" Komponenten einem Bauteil zuzuordnen:

Nach dem Verknüpfen einen Bauteilkomponente zu einem Bauteil wird diese gelb eingefärbt und

um den link "Verknüpft mit Bauteil" ergänzt.

Ggf. sind die so zu einem Bauteil verknüpften Komponenten in Ihrer Reihenfolge im Bauteil anzupassen,
