Bauteilkomponenten

Bauteile bestehen aus Bauteilkomponenten.

Bauteilkomponenten bestehen aus Materialschichten.

Materialschichten liefern die Rechenwerte.

Bauteilkomponenten sind auf der dritten Ebene der DIN 276 verortet.

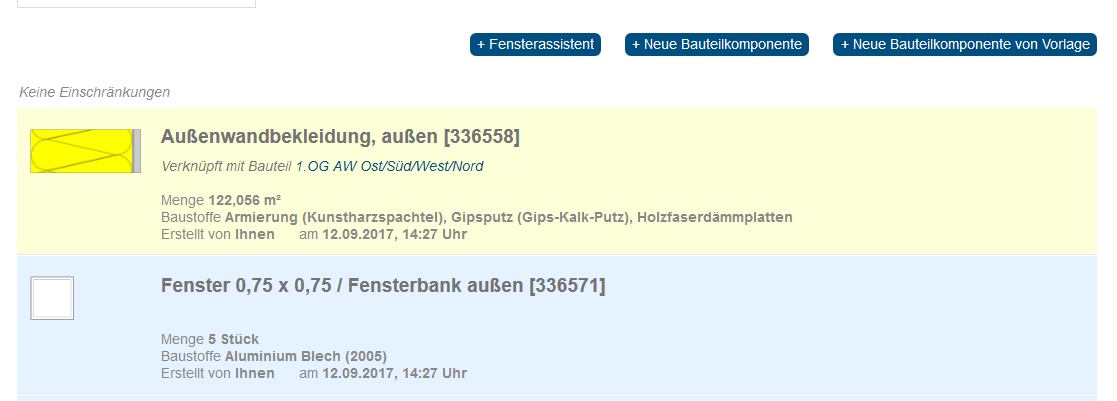

Bauteilkomponenten die einem Bauteil zugeordnet sind werden in der jeweiligen Kostengruppe gelben eingefärbt dargestellt.

Das dazugehörige Bauteil kann über den Link: "Verknüpf mit Bauteil" komplett angezeigt werden.

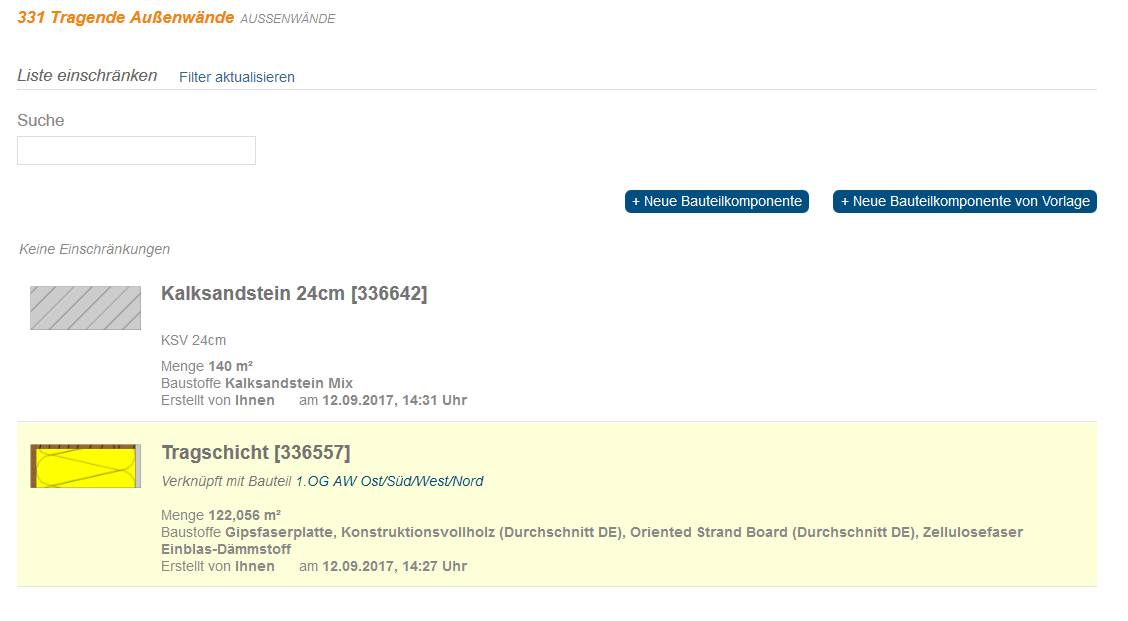

Nicht zu einem Bauteil verknüpfte Bauteilkomponenten werden nicht eingefärbt, haben also einen weißen Hintergrund.

Bauteilkomponenten die mit einem Assistenten erstellt wurden werden blau eingefärbt dargestellt.

Bauteile sind leere Hüllen die Bauteilkomponenten zusammenfassen.

Bauteile sind auf der zweiten Ebenen der DIN 276 verortet.

Die zusammengefassten Bauteilkomponenten kann einfach eine Menge (z.B. 100 m2) zugeordnet werden.

Bauteilkomponenten sind Materialbündel. Sie fassen Materialschichten zusammen.

Bauteilkomponenten sind auf der dritten Ebenen der DIN 276 verortet.

In der linken Navigation sehen Sie hinter den Kostengruppen zwei Zahlen 13 / 35.

Das bedeutet dieses Projekt in der betreffenden Kostengruppe (340 Innenwände)

13 Bauteile (zweite Ebene der DIN 276) bzw.

35 Bauteilkomponenten (Summe der dritten Ebenen)

beinhaltet.

In der KG 330 Außenwände

9 Bauteile

26 Bauteilkomponenten

usw..
